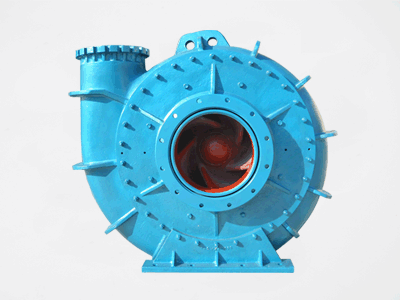

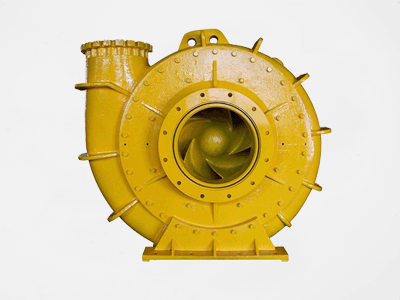

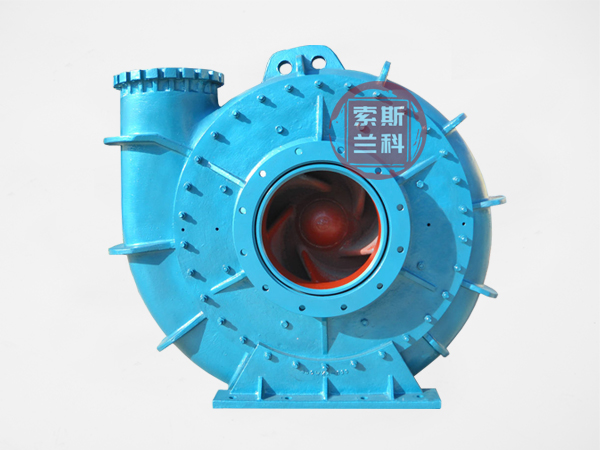

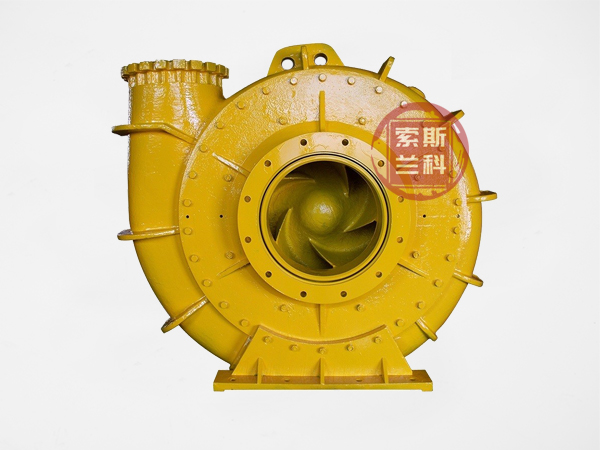

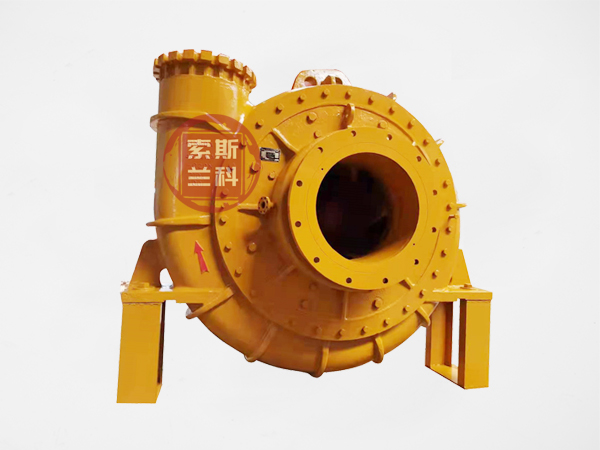

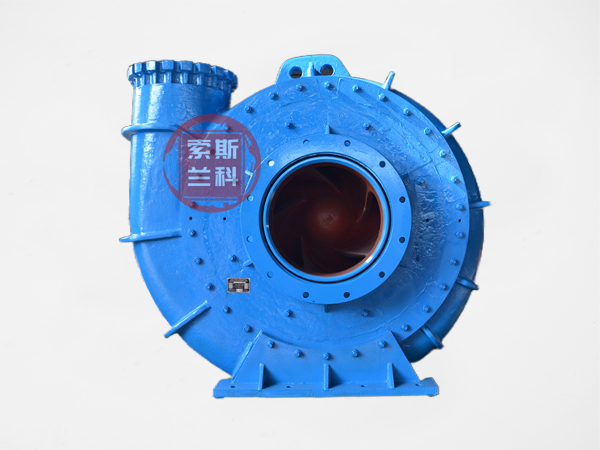

WN系列泥泵是我公司采用先进的计算机辅助设计,针对疏浚、吹填行业的挖泥船用泵而研发的新型泥泵。WN型用于舱内,WNQ型用于水下,满足不同船体结构对泥泵的要求,适用性广。

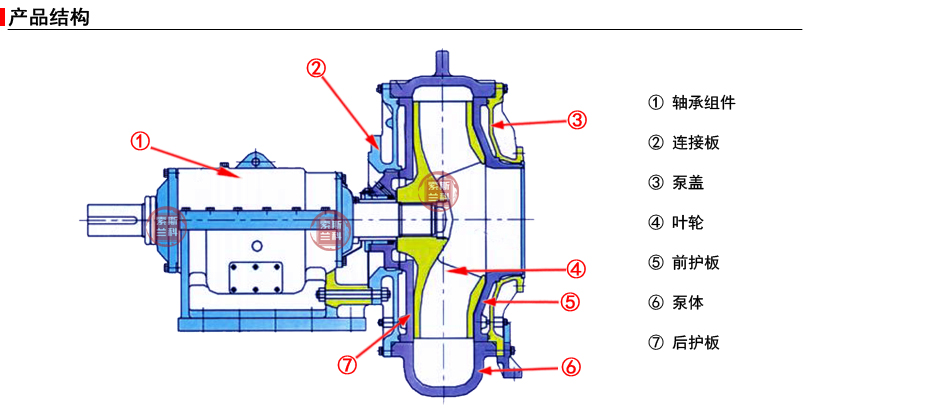

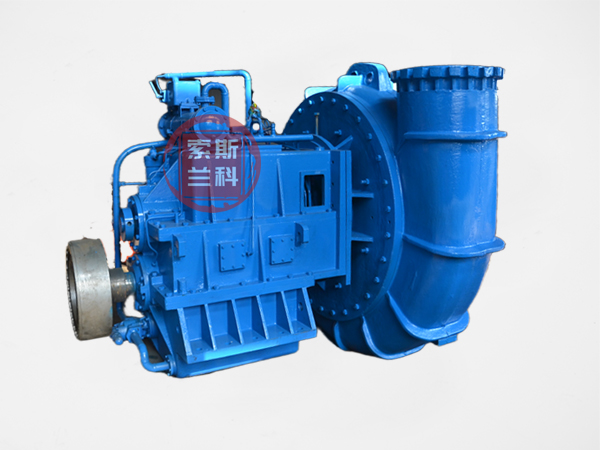

1. 泵的整体采用卧式单级单吸悬臂结构,按与齿轮箱的联接方式可提供两种结构。
2. 300WN~500WN采用单泵壳结构,600WN~1000WN采用双泵壳结构。
3.在带托架的润滑方式可采用脂润滑或油润滑。
4.叶轮采用多头的梯形螺纹联接,传递扭矩大,装配方便。
5. 在轴套后端设有叶轮拆卸环,方便叶轮拆卸。
6.WN(Q)型泥泵具有良好的汽蚀性能,泥泵的吸上能力强,挖深大,浓度高,WN(Q)型泥泵的流道宽畅,过流性能好。

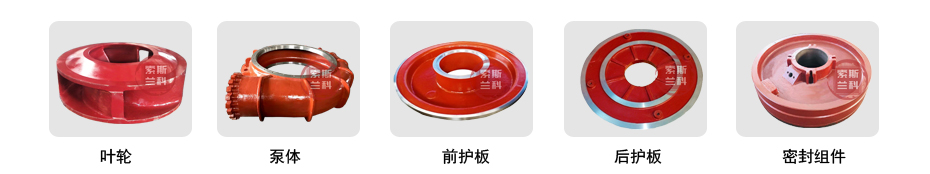

7.WN(Q)型的过流部件采用高强度耐磨合金铸铁(KmTBCr27),硬度不小于58HRC,具有很强的耐冲击能力和良好的耐磨蚀性能。
8. WN(Q)型泥泵的水力设计采用CFD进行流场模拟,泥泵效率高,同时避免流道内流速的过快变化对过流部件的局部磨损。
9. WN (Q)型泥泵可采用填料密封、机械密封、骨架密封(加注油脂)、螺旋轴套(加L型橡胶密封)等多种密封形式,满足客户的需求。
型号 | 流量 | 扬程 | 转速 | 效率 | 汽蚀余量 | 进口直径 | 出口直径 | 最大过流粒径 | 重量 |
Type | (m³/h) | (m) | (r/min) | (%) | NP(m) | (mm) | (mm) | (mm) | (kg) |
200WND | 600~800 | 20~40 | 700~900 | 60~65 | <4.5 | 250 | 200 | 178 | 2500 |
200WN | 750~1000 | 40~65 | 700~850 | 70~72 | <4 | 250 | 200 | 180 | 3000 |
250WND | 950~1100 | 20~40 | 500~700 | 65~70 | <4 | 300 | 250 | 220 | 3000 |
250WN | 1100~1300 | 40~65 | 500~650 | 70~74 | <4 | 350 | 250 | 144 | 3513 |
300WND | 1500~1800 | 20~40 | 400~600 | 65~68 | <4 | 350 | 300 | 241 | 6000 |
300WN | 1800~2200 | 40~65 | 400~550 | 74~78 | <4 | 450 | 300 | 241 | 7000 |
350WN | 2600~3000 | 40~65 | 400~550 | 74~78 | <4.5 | 450 | 350 | 245 | 7300 |
400WN | 2800~3200 | 20~40 | 400~550 | 74~78 | <4.5 | 450 | 400 | 250 | 7500 |
450WN | 3200~3850 | 40~67 | 350~500 | 76~80 | <4.5 | 600 | 450 | 254 | 7850 |
500WNQ | 3600~4200 | 20~40 | 220~320 | 72~75 | <4.8 | 600 | 500 | 330 | 8000 |
500WN | 4500~5500 | 40~65 | 350~450 | 78~80 | <4.8 | 650 | 500 | 250 | 11300 |
600WN | 7000 | 62 | 470 | 80 | <6 | 700 | 600 | 220 | 30000 |
600WNQ | 7000 | 30 | 380 | 83 | <6 | 700 | 600 | 220 | 16000 |
700WN | 10000 | 85 | 380 | 85 | <6 | 760 | 700 | 280 | 45000 |
700WNQ | 10000 | 28 | 280 | 85 | <6 | 760 | 700 | 280 | 21000 |
800WN | 12500 | 59 | 349 | 81 | <6 | 800 | 750 | 300 | 40000 |
800WNQ | 12500 | 32 | 258 | 81 | <6 | 800 | 750 | 300 | 23000 |
800WND | 12500 | 32 | 258 | 81 | <6 | 800 | 750 | 300 | 23000 |
850WN | 14400 | 70 | 330 | 85 | <6 | 900 | 850 | 320 | 65000 |
900WN | 16000 | 30 | 175 | 85 | <6 | 1000 | 900 | 340 | 80000 |
1000WN | 16000~25000 | 23~76 | 181~290 | 85~87 | <6 | 1200 | 1000 | 350 | 121000 |
